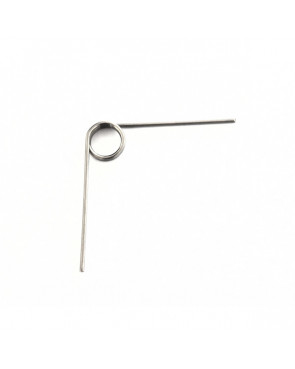

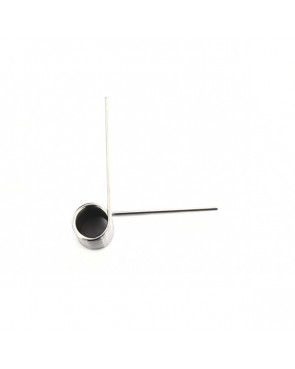

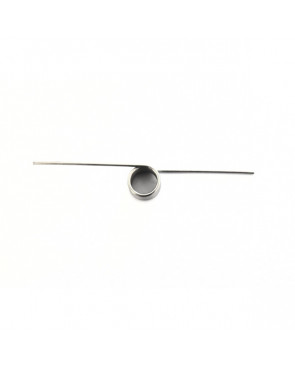

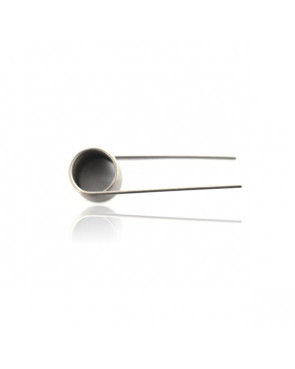

Le molle a torsione vengono ampiamente utilizzate per immagazzinare e rilasciare energia di rotazione o per mantenere una pressione su breve distanza. La nostra selezione a magazzino prevede molle di torsione con quattro tipi di estremità. Le molle di torsione vengono normalmente montate su di un perno di supporto. Le dimensioni di perno consigliate permettono circa il 10% di gioco alle deflessioni indicate. Se vengono adottate deflessioni maggiori, la dimensione del perno deve essere ridotta. Sufficiente spazio (spazio assiale minimo) deve essere previsto durante il montaggio, affinchè la molla possa funzionare correttamente. Le molle di torsione dovrebbero essere utilizzate secondo la direzione di avvolgimento delle spire in direzione contraria il carico massimo è minore a causa degli stress residui. I valori di torsione indicati fanno riferimento a condizioni di impiego medie. Questi valori possono essere aumentati del 40% circa in condizioni statiche, con leggere deformazioni. Ci si può attendere un ciclo di vita praticamente infinito se le condizioni di montaggio sono ottimali e ci si tiene al di sotto del 20% dei valori di torsione indicati.

MATERIALE  Acciaio inossidabile: Tipo 302 AMS 5688. Certificati di conformità disponibili a richiesta. Filo Armonico: DIN 17223 o JIS G4314 A313 SWP-A/B o AMS 5112

SENSO DI AVVOLGIMENTO  L’orientamento dell’ellisse è specificato dal prefisso: L per avvolgimento sinistro, R per avvolgimento destro

TOLLERANZE Diametro esterno ± 5% acciaio inox  ± 2% filo armonico

Le estremità di torsione sono diritte. Finitura standard liscia. Su richiesta è possibile fornire finiture speciali.
