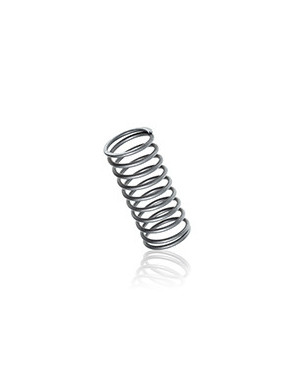

MOLLE A COMPRESSIONE

Le molle a compressione SPEC forniscono a progettisti, disegnatori, ai reparti di produzione e manutenzione, molle di precisione nel modo più rapido ed economico. Il servizio SPEC vi fa risparmiare tempo ed i costi di progettazione e di calcolo non sono più necessari.

TOLLERANZE
Codici ‘C’ iniziale
 da 1.45 a 3.02 mm ±0.08mm // da 3.05 a 6.10 mm ±0.13mm // da 6.12 a 12.70 mm ±0.20mm // da 12.73 a 25.40 mm ±0.38mm // da 25.43 a 31.12 mm ±0.51mm // da 31.14 a 37.08 mm ±0.76mm // da 37.11 a 50.08 mm ±1.02mm // Carico P ±10% // Compressione R ±10%
Codici ‘D’ iniziale  tutte le dimensioni e forze secondo DIN 2095 (Grado 2)

L’utilizzo del filo armonico non è consigliato per le applicazioni che superano i 121°C (250°F). L’utilizzo dell’acciaio inox non è consigliato per le applicazioni dove la temperatura supera supera i 260°C (500°F).  L’acciaio inox e leggermente magnetico dovuto alla lavorazione a freddo durante la produzione. Le molle in acciaio inox possono avere residui di nickel sulla superficie del filo, questo è normale e non ne altera la funzione.

ESTREMITÀ
Codici ‘C’ iniziale Filo </= 0,5mm - squadrato e non molato // Filo > 0,5mm - squadrato e molato
Codici ‘D’ iniziale Filo </= 0,8mm - squadrato e non molato // Filo > 1,0mm - squadrato e molato

FINITURA SUPERFICI
Acciaio Armonico : Filo normale oliato // Acciaio inossidabile : Filo liscio // Su richiesta si forniscono finitura pallinata e placcata.

CARICHI
I carichi indicati in tabella fanno riferimento ad un ciclo di vita media di 50000 cicli a 0.50 di flessione. La molla non dovrebbe essere compressa sotto L1. Per finiture speciali la consegna è da concordare. Per determinare il carico per ogni lunghezza utilizzata moltiplicare il carico di flessione unitaria x la deflessione necessaria.
